概述　

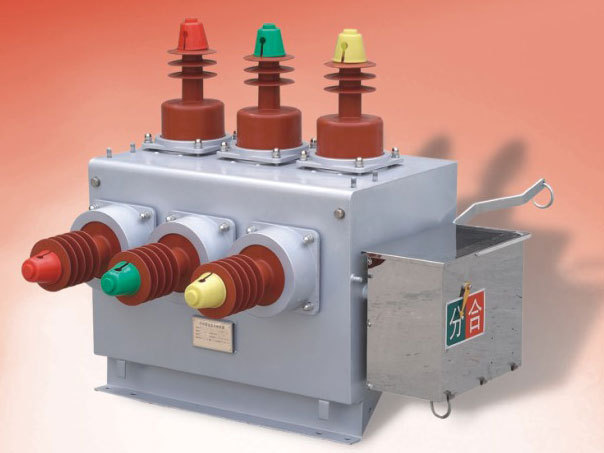

ZW12-12G/T630-12.5/16/20型戶外高壓具空斷路器是三相交流戶外高壓開關設備,主要用于12KV等級,額定電流630A,額定頻率50HZ的農網,城網、礦山、鐵道、港口的配電系統，特別適用于戶處架空線路，分合負荷電流、過載電流、過載電流、短路電流，對電網進行切換和保。主要技術參數序號項目單位參數1額定電壓KV122額定電流A6303額定頻率Hz504工頻耐受電壓KV42/485雷電沖擊電壓（峰值）KV75/856額定短路開斷電流KA6.312.516207額定短路湊合中電流（峰值）KA1631.540508額定短時耐受電流KA6.312.516209額定峰值耐電流KA1631.5405010額定操作順序 分03s合分180s合分11額定短路電流武斷次數次3012機械壽命次1000013動觸頭允許磨厚度mm34 414額定操作電壓
配CT型彈簧操動機構V直流或交流220V15過流脫扣線圈額定工作電流A516電流互感器一、二次電流比 100/5.200/5.300/5.630/517儲能電機客定電壓V直流或交流220V功率W≤20018重量kg150 注：用戶如有特殊要求，可與我廠協商后確定。

斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”（以下簡稱“組合斷路器”）。在隔離開關上可供用戶選擇使用硅橡膠絕緣護套，該護套具有防雨雪風沙、抗污穢腐蝕的特點，可有效避免隔離開關的冰凍和氧化。

斷路器可以加裝避雷器，避雷器可根據用戶要求裝在進、出線任意側；
斷路器可配裝涌流控制器，使其具有躲涌流和過流速斷的功能；斷路器可加裝2～3個測量或計量互感器。
可配重合控制器構成重合器型智能斷路器。基本型與重合控制器配合適用于易取電源的場合，PT型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自動恢復供電，也可隔離故障，實現配網自動化。

能斷路器具備1～3次重合閘功能，且重合器參數可以整定；

智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；

智能斷路器具備小電流接地保護功能，且參數可以連續整定；
智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。

可配有電壓互感器，電壓互感器從線路高壓側取電，可根據需要提供給自身或其它控制設備220V、110V、100V的電壓；該斷路器（小水電型）可用于線路電壓的監測，當過電壓或欠電壓時，控制器自動斷開斷路器，可廣泛用于小水電支路與主電網的并網分支處，實現網路的監控和故障的自動隔離；該斷路器（計量型）可輸出0.2級精度的電壓、電流信號，是農網變電所、站外散點開關和簡單計量開關的理想選擇。
