雙色2500*1600水墨印刷機

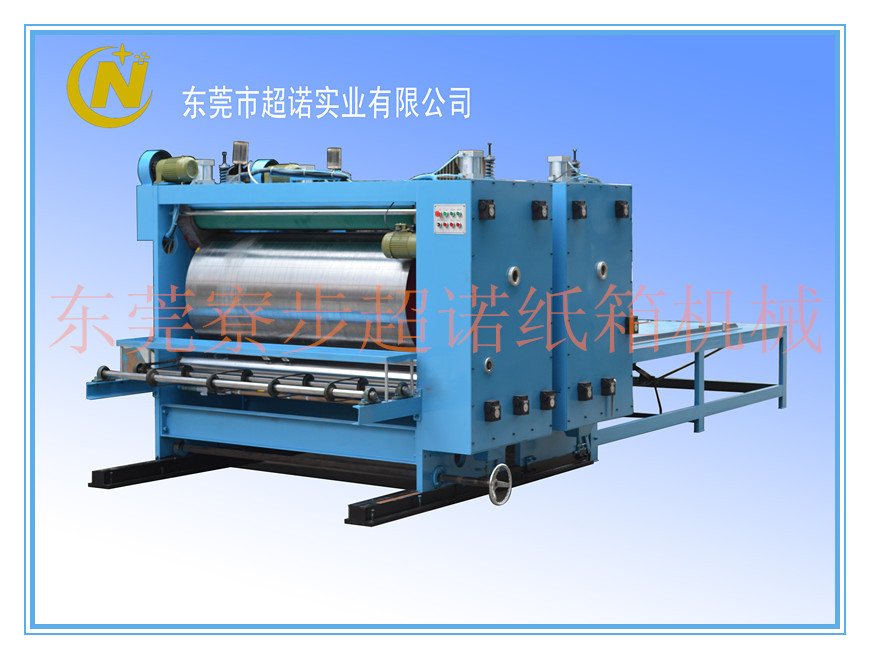

產品圖片

產品特點

CN201系列水墨印刷機說明簡介
裝版滾筒直徑達800mm、900mm,印刷幅寬有1600mm、1800mm、2000mm 2500mm等。適合華南地區尤其珠三角地區的紙箱廠的訂單生產形式。

產品參數說明

項目

SMY-2500SMY-2500印刷尺寸2500*1600mm2500*1800mm過紙尺寸2500*1800mm2500*2000mm小過紙尺寸500*300mm500*300mm適用紙板厚度1-10mm1-10mm印刷膠版厚度6-9mm6-9mm機械速度70片/分70片/分整機重量一色4噸，二色7噸三色10噸，四色13噸一色4.3噸，二色7.5噸三色10.8噸，四色14噸電機功率一色5.6kw，二色7.1kw三色9.1kw，四色12.6kw一色5.6kw，二色7.1kw三色9.1kw，四色12.6kw外形尺寸一色4800*2700*2150mm4800*2900*2150mm二色5800*2700*2150mm5800*2900*2150mm三色6800*2700*2150mm6800*2900*2150mm四色7800*2700*2150mm7800*2900*2150mm

產品說明介紹

一、機械結構、功能及特點
機器簡述：機器包括送紙工作臺，印刷機組，軌道3大部分
送紙工作臺部分
a) 送紙工作臺由10#國標槽鋼焊接成穩定的框架，表面鋪焊4mm厚度的熱軋鋼板。
b) 2組送紙鏈條采用優質杭州鏈條，每組配有3個尼龍推紙器，底部裝有尼龍導軌靜音、耐磨。
c) 鏈條下方配有漲緊鏈輪，使鏈條運行穩定。
d) 前驅動鏈輪軸、后漲緊軸選用45#優質冷軋圓鋼，配備經過淬火的驅動鏈輪，穩定耐用。
e) 主電機安裝在工作臺下方，方便機器安裝、運輸。主機驅動變頻調速，可在多處控制機臺正反寸動（點動）。
印刷部分
a) 整機墻板厚度達40mm，優質HT200灰鑄鐵，經過數字加工中心定位鏜孔，確保所有印刷滾筒的安裝位置平行、對稱。
b) 所有滾筒、壓印軸、送紙軸表面鍍硬鉻。
c) 裝版滾筒用20mm厚度鋼板卷制焊接而成，。經過精密研磨加工、動平衡測試、表面度硬鉻處理，并在表面加工有經緯刻度線，方便裝版。
d) 色進紙軸采用壓花工藝，增加送紙拉力，印刷位置更準確。
e) 網紋輥直徑215mm，輥體材料20mm壁厚的無縫鋼管，焊接而成?？梢赃x配180線、200線、220線、250線的金屬網紋。
f) 膠輥直徑188mm，選用優質丁氰橡膠包鑄制成，刮墨均勻、耐磨。
g) 勻墨系統保證停機時，墨輥不會干涸，保持印刷精美效果。選用400w1：30齒輪加速馬達驅動。
h) 齒輪傳動配備自動循環潤滑系統，不需每日加油潤滑。傳動齒輪采用斜齒結構，經過精密研磨加工，高頻淬火。壓印、送紙、印刷網輥等可調齒輪采用十字滑塊，調節時齒輪間隙不變，印刷精度也保持不變。
i) 相位調節采用360度行星齒輪系統，可以不停機調節印刷相位。選用400w齒輪減速電機（帶剎車）驅動。
j) 印刷機組可以互相分離，合并時氣動自動鎖緊。

二、軌道軌道用HT200灰鐵整體鑄造經龍門刨床加工而成，用以承載印刷機組及印刷機組分離。

優劣對比

a) 整機墻板厚度達40mm，優質HT200灰鑄鐵，經過數字加工中心定位鏜孔，確保所有印刷滾筒的安裝位置平行、對稱。
b) 所有滾筒、壓印軸、送紙軸表面鍍硬鉻。
c) 裝版滾筒用20mm厚度鋼板卷制焊接而成，。經過精密研磨加工、動平衡測試、表面度硬鉻處理，并在表面加工有經緯刻度線，方便裝版。
d) 色進紙軸采用壓花工藝，增加送紙拉力，印刷位置更準確。
e) 網紋輥直徑215mm，輥體材料20mm壁厚的無縫鋼管，焊接而成?？梢赃x配180線、200線、220線、250線的金屬網紋。
f) 膠輥直徑188mm，選用優質丁氰橡膠包鑄制成，刮墨均勻、耐磨。
