一、公司介紹:

深圳市宇潤發是一家集研發、生產、銷售于一體的專業電位器，波段開關，編碼器以及電位器旋鈕制造企業，主要生產電位器有：碳膜電位器、直滑電位器，097電位器，撥盤電位器，148電位器，調溫調速開關等電位器；電位器旋鈕有：鋁合金旋鈕可種規格旋鈕各種尺寸旋鈕國標尺寸旋鈕非標尺寸旋鈕、金屬旋鈕條紋旋鈕、帽型旋鈕、切線旋鈕、圓柱旋鈕、菠蘿格旋鈕、金色條紋旋紐、銀色球面噴沙旋鈕、銀色噴沙旋鈕、銀色菠蘿格旋鈕、亮黑色旋鈕、咖啡色旋鈕、淡綠色旋鈕、金黃色旋鈕、淡黃色旋鈕、各種顏色旋鈕，配套電位器旋鈕可根據來樣開模制作旋鈕。市場遍及華東、華南、越南、中東等國內外區域。我司以質量為生命，以市場為導向，數年來贏得了廣泛的贊譽和良好的口碑。
公司大多數生產配件由自己開發并提供配套，部分核心元件采用臺灣和日本進口材料。公司產品廣泛應用于各類家用電器、汽車、汽車傳感器、醫療設備、教學儀器、調音調速調光臺、儀表、玩具、電腦器材及通信設備。
公司經過多年努力，以規范的管理，先進的生產檢測設備，嚴格的品質管理流程控制，建立了良好的市場形象。我們將一如既往，持之以恒的為客戶提供更好的產品和更好的服務。歡迎來電或蒞臨本公司咨詢、洽談業務電話：、 QQ1/0，聯系人：劉先生，王小姐更多產品資訊請登錄公司網站查詢：

二、宇潤發科技常用電位器電氣特性以及機械特性：

電氣特性
全阻值 :Single Unit:500Ω-1MΩ,Dual Unit:2KΩ-500KΩ
全阻值公差:±20%
阻抗特性型式:A,B,C,D
工作電壓:B線性:AC 200V 其它線性:AC150V Dual Unit:AC 50V,DC 20V
額定功率:B線性:0.125W 其它線性:0.06W Dual Unit:0.06W
雜音:Less than 100mV
絕緣阻抗:More than 100MΩat DC 250V
耐電壓:1 minute at AC 250 V
殘留阻值:Term.1~2:Less than 20Ω Term.2~3:Less than 20Ω
同步誤差(雙聯):-40dB~0dB±3dB
機械特性
全回轉角度:300±5(degree)
旋轉力距:20~200 gf.cm
旋轉止動強度:6.0Kgf.cm Min
推拉強度:8.0 Kgf Min
耐久性能
旋轉壽命:10000 Cycles

三、宇潤發科技常用電位器使用說明及其注意事項：

1、電位器之電阻體大多采用多碳酸類的合成樹脂制成，應避免與以下物品接觸：氨水，其它胺類，堿水溶液，芳香族碳?xì)浠衔?，酮類，脂類的碳?xì)浠衔?，?qiáng)烈化學品（酸堿值過高）等，否則會影響其性能。

2、電位器之端子在焊接時應避免使用水容性助焊劑，否則將助長金屬氧化與材料發霉；避免使用劣質焊劑，焊錫不良可能造成上錫困難，導致接觸不良或者斷路。

3、電位器之端子在焊接時若焊接溫度過高或時間過長可能導致對電位器的損壞。插腳式端子焊接時應在235℃±5℃，3秒鐘內完成，焊接應離電位器本體1.5MM以上，焊接時勿使用焊錫流穿線路板；焊線式端子焊接時應在350℃±10℃，3秒鐘內完成。且端子應避免重壓，否則易造成接觸不良。

4、焊接時，松香（助焊劑）進入印刷機板之高度調整恰當，應避免助焊劑侵入電位器內部，否則將造成電刷與電阻體接觸不良，產生INT，雜音不良現象。

5、電位器應用于電壓調整結構，且接線方式宜選擇“1”腳接地；應避免使用電流調整式結構，因?yàn)殡娮枧c接觸片間的接觸電阻不利于大電流的通過。

6、電位器表面應避免結露或有水滴存在，避免在潮濕地方使用，以防止絕緣劣化或造成短路。

7、安裝“旋轉型”電位器在固定螺母時，強度不宜過緊,以避免破壞螺牙或轉動不良等;安裝“鐵殼直滑式”電位器時,避免使用過長螺釘,否則有可能妨礙滑柄的運動,甚至直接損壞電位器本身。

8、在電位器套上旋鈕的過程中，所用推力不能過大（不能超過《規格書》中軸的推拉力的參數指標），否則將可能造成對宇潤發科技電位器的損壞。

9、電位器回轉操作力（旋轉或滑動）會隨溫度的升高而變輕，隨溫度降低而變緊。若電位器在低溫環境下使用時需說明，以便采用特制的耐低溫油脂。

10、電位器的軸或滑柄使用設計時應盡量越短越好。軸或滑柄長度越短手感越好且穩定。反之越長晃動越大，手感易發生變化。

11、 電位器碳膜的功率能承受周圍的溫度為70℃，當使用溫度高于70℃時可能會喪失其功率。

四、宇潤發電位器旋鈕產品介紹：

1. 鋁合金按鍵旋鈕,采用同心圓CD紋, 線條外觀設計;

2. 適用于廣大電子電器產品中,適用于所有16型的電位器與轉換開關,也用于其他電位器,計算機機箱,高檔音箱,編碼開關,音響,功放機等作為控制旋鈕用.

3. 鋁合金按鍵旋鈕周圍采用CNC精密車床制造,效果給人一種良好視覺效果.

4. 高檔圓柱體鋁合金電位器旋鈕,鋁表皮即外殼為純鋁質精加工（內為膠骨架塑膠件）,表面帶條紋高光氧化;

5. 鋁殼套塑料旋鈕的常用尺寸（適用直徑6mm, 18齒, 插入式的軸心也適合D型軸成插入式的，表面處理：車刀旋削，切削，陽極處理，噴砂。）

6. 鋁合金旋鈕可種規格旋鈕 各種尺寸旋鈕國標尺寸旋鈕非標尺寸旋鈕、金屬旋鈕條紋旋鈕、帽型旋鈕、切線旋鈕、圓柱旋鈕、菠蘿格旋鈕、金色條紋旋紐、銀色球面噴沙旋鈕、銀色噴沙旋鈕、銀色菠蘿格旋鈕、亮黑色旋鈕、咖啡色旋鈕、淡綠色旋鈕、金黃色旋鈕、淡黃色旋鈕、各種顏色旋鈕，配套電位器旋鈕可根據來樣開模制作旋鈕。
產品外形尺寸如下:
10x13ぁ10x15ぁ13x17ぁ15x17ぁ17x17ぁ21x17ぁ23x17ぁ26x17ぁ30x17ぁ32x17ぁ36x17ぁ40x17ぁ48x17;特殊尺寸可來樣或者圖紙訂做

更多產品可參見官方網站：;

五、宇潤發科技電位器如何焊錫

電位器的焊錫是一個很容易引起故障的原因之一，大部分的客戶還是采用手工焊錫的方法，另外有部分大企業采用高周波焊錫的方法。這些都有些要注意的地方哦。

采用手工焊錫方法時，電位器在焊接操作的時候應盡可能在短的時間內完成，在3秒以內完成，焊烙鐵觸點的溫度低于270度。如果時間太長或者溫度過高，會引起電位器接觸不良等各種原因。焊接的時候謹慎使用助焊劑，應避免使用水溶性助焊劑，否則，將助長金屬氧化和材料發霉。

采用高周波焊錫的時候注意電位器里的塑料件：例如撥盤旋鈕，塑料推柄，塑料柄等的熔點時候能達到高周波要求的溫度，如果不能請更換耐高溫部件。

避免布線與加錫時導致焊錫流穿過線路板，否則容易造成電位器接觸不良.

此文出自/ 如需轉載請注明出處

六、宇潤發科技電位器的主要技術指標

(1).額定功率。電位器的兩個固定端上允許耗散的功率為電位器的額定功率。使用中應注意額定功率不等于中心抽頭與固定端的功率.

(2).標稱阻值。標在產品上的名義阻值，其系列與電阻的系列類似。

(3).允許誤差等級。實測阻值與標稱阻值誤差范圍根據不同精度等級可允許±20％、±10％、±5％、±2％、±1％的誤差。精密電位器的精度可達±0.1％。

(4).阻值變化規律。指阻值隨滑動片觸點旋轉角度(或滑動行程)之間的變化關系，這種變化關系可以是任何函數形式，常用的有直線式、對數式和反轉對數式(指數式)。在使用中，直線式電位器適合于作分壓器；反轉對數式(指數式)電位器適合于作收音機、錄音機、電唱機、電視機中的音量控制器。維修時若找不到同類品，可用直線式代替，但不宜用對數式代替。對數式電位器只適合于作音調控制等 技術資料來源于：/

七、宇潤發科技電位器的分類及其介紹

合成碳膜電位器是一種機電元件，他*電刷在電阻體上的滑動，取得與電刷位移成一定關系的輸出電壓。

1.1 合成碳膜電位器 電阻體是用經過研磨的碳黑，石墨，石英等材料涂敷于基體表面而成，該工藝簡單， 是目前應用最廣泛的電位器。特點是分辯力高耐磨性好，壽命較長。缺點是電流噪聲，非線性大， 耐潮性以及阻值穩定性差。

1.2 有機實心電位器 有機實心電位器是一種新型電位器，它是用加熱塑壓的方法，將有機電阻粉壓在絕緣體的凹槽內。有機實心電位器與碳膜電位器相比具有耐熱性好、功率大、可*性高、耐磨性好的優點。但溫度系數大、動噪聲大、耐潮性能差、制造工藝復雜、阻值精度較差。在小型化、高可*、高耐磨性的電子設備以及交、直流電路中用作調節電壓、電流。

1.3 金屬玻璃鈾電位器 用絲網印刷法按照一定圖形，將金屬玻璃鈾電阻漿料涂覆在陶瓷基體上，經高溫?zé)Y(jié)而成。特點是：阻值范圍寬，耐熱性好，過載能力強，耐潮，耐磨等都很好， 是很有前途的電位器品種，缺點是接觸電阻和電流噪聲大。

1.4 繞線電位器 繞線電位器是將康銅絲或鎳鉻合金絲作為電阻體，并把它繞在絕緣骨架上制成。繞線電位器特點是接觸電阻小，精度高，溫度系數小，其缺點是分辨力差，阻值偏低，高頻特性差。主要用作分壓器、變阻器、儀器中調零和工作點等。

1.5 金屬膜電位器 金屬膜電位器的電阻體可由合金膜、金屬氧化膜、金屬箔等分別組成。特點是分辯力高、耐高溫、溫度系數小、動噪聲小、平滑性好。

1.6 導電塑料電位器 用特殊工藝將DAP（鄰苯二甲酸二稀丙脂）電阻漿料覆在絕緣機體上，加熱聚合成電阻膜，或?qū)AP電阻粉熱塑壓在絕緣基體的凹槽內形成的實心體作為電阻體。特點是：平滑性好、分辯力優異耐磨性好、壽命長、動噪聲小、可*性極高、耐化學腐蝕。用于宇宙裝置、導彈、飛機雷達天線的伺服系統等。

1.7 帶開關的電位器 有旋轉式開關電位器、推拉式開關電位器、推推開關式電位器

1.8 預調式電位器 預調式電位器在電路中，一旦調試好，用蠟封住調節位置，在一般情況下不再調節。

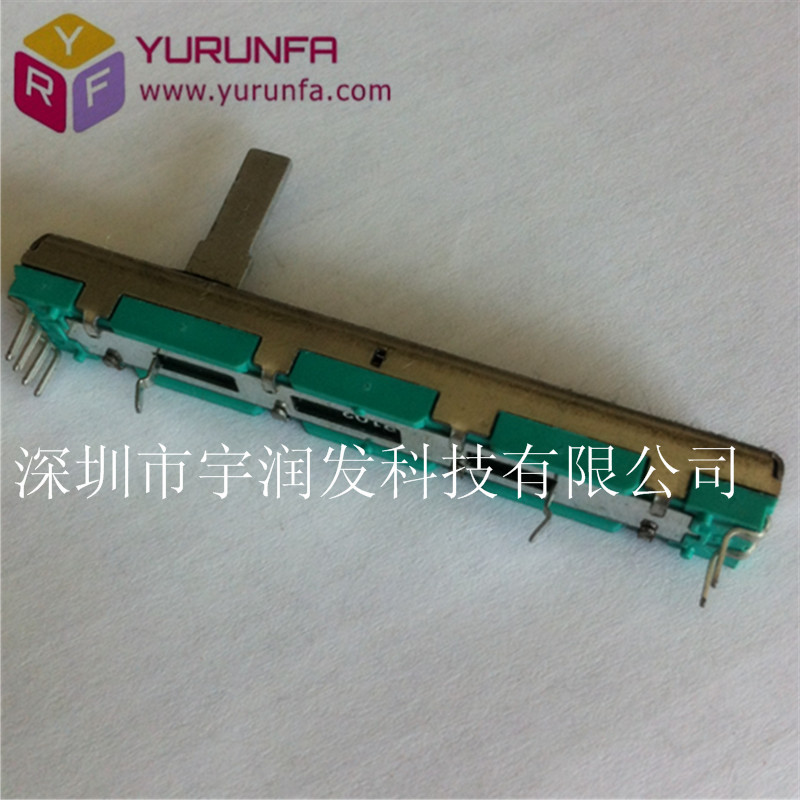

1.9 宇潤發科技直滑式電位器 采用直滑方式改變電阻值。

1.10 雙連電位器 有異軸雙連電位器和同軸雙連電位器

1.11 無觸點電位器 無觸點電位器消除了機械接觸，壽命長、可*性高，分光電式電位器、磁敏式電位器等。技術資料來源于宇潤發科技官方網站：;

八、宇潤發科技電位器如果接觸不良會引起很多不良問題的，

例如電位器雜音，不同步，沒有聲音，聲音忽大忽小等。這些都是客戶門最頭痛的問題，也是宇潤發科技做電位器生產廠家最頭痛的問題。因?yàn)檫@個電位器接觸不良是個大問題，也是很容易重復的問題。 深圳市宇潤發科技有限公司經過長期的認真實踐，現在已經可以控制的很好了。所謂電位器接觸不良是指電位器的刷子跟電位器的碳膜片沒有充分接觸。那么解決問題的關鍵點就是讓刷子跟碳膜片接觸。

一：電位器刷子在卯合的時候，一定要全部檢查，檢查的內容：刷子有沒有生銹？有沒有變形。刷子卯合后有沒有變形等。

二：檢查碳膜片的碳膜軌跡有沒有斷裂合突點等。

三：電位器總裝后檢查手感，然后用雜音機（我們專業測試電位器的雜音機，日本產品）全檢。經過這樣認真的管理和品質管控，電位器質量問題已經得到了很大的改善了。

九、阻值線性知識

有很多朋友使用普通音量電位器的時候不知道使用的什么類型的合適，現在市面上常見的廉價的碳膜電位器都是B型（線性）或者A型（指數型），該用哪種合適呢？
普通碳膜電位器的命名比較雜亂，但是總歸來說逃不過三種：對數型，指數型，直線型（即線性）。這三種到底是什么意思呢？下面宇潤發科技給你解釋，這個小資料也是以前學習后留下收藏的，看后希望能讓不太清楚的朋友更能有所了解，從而選擇更合適的使用：
電位器在旋轉的時候，其相應阻值隨著旋轉角度而變化，按變化規律可分為X，Z，D型。X型就是上面說的直線式，其阻值按旋轉角度線性變化（見變化曲線圖），這種電位器適用于作分壓調節電流，電視機中場頻調整等。
Z型為指數型，其阻值按旋轉角度按指數關系變化。它常使用在音量調節電路中，由于人耳對聲音的聽覺特性是接近于對數關系的（這個對數關系是指衰減分貝值變化關系式20logX，不是指的阻值變化，注意別和下面的D型電位器搞混），當音量從零開始逐漸變大的一段過程中，人耳對音量變化聽覺最敏感，當音量變大到一定程度后，人耳聽覺逐漸變遲鈍。所以音量調整一般采用指數型電位器，使音量變化聽起來顯的平穩，舒適。
D型為對數式，其阻值按旋轉角度成對數曲線變化，適用在音調控制電路中

十、宇潤發科技帶開關電位器的功能與作用:

電位器開關的功能與作用。電位器開關裝置由電位器的軸驅動，實現斷開電源和接通的裝置。開關的形式很多，常見的可分為彈簧旋轉式、撥頭旋轉式和推拉式三種。

一、強頭旋轉式開關的結構是轉軸帶動絕緣凸輪，凸輪使撥頭掐高，從而使開關由通位變成斷位。彈簧旋轉式開關的結構是軸的轉動帶動擺塊，彈簧的一端聯擺塊，另一端聯動接觸片，由于擺塊的擺動，迫使彈簧跳動，從而推動動接觸片與定觸點快速接通或斷開。這兩種開關通過電流小，材料可以選用鋅白銅，磷青銅，銅鉻合金等。每開關一次都必須把電位器旋轉到零位，故降低了電位器的實際使用壽命。這兩種帶開關電位器，常采用單刀單擲，適用于低電流、低電壓下的電子儀器中，如一般半導體收音機等。推拉式開關的結構是軸作軸向的外拉或內推運動時，借助彈簧的作用使滑塊下滑或復位，使接觸桿與兩個接點快速地接通或斷開。

二、該開關的接觸可靠性好。采用銀—錦或銀—鎢合金，可以抗電弧，開關允許通過較大的電流。電位器在任何調節好的位置上通過軸向的推拉動作就可以啟閉開關，所以重復使用時，不需再調節電位器，對電位器的使用壽命延長十分有利。這種開關一般是雙刀雙擲式，適用于電視機和高檔收錄機。
